E-Check Schwimmbagger Raggal – Betriebssicherheit auf dem Stausee

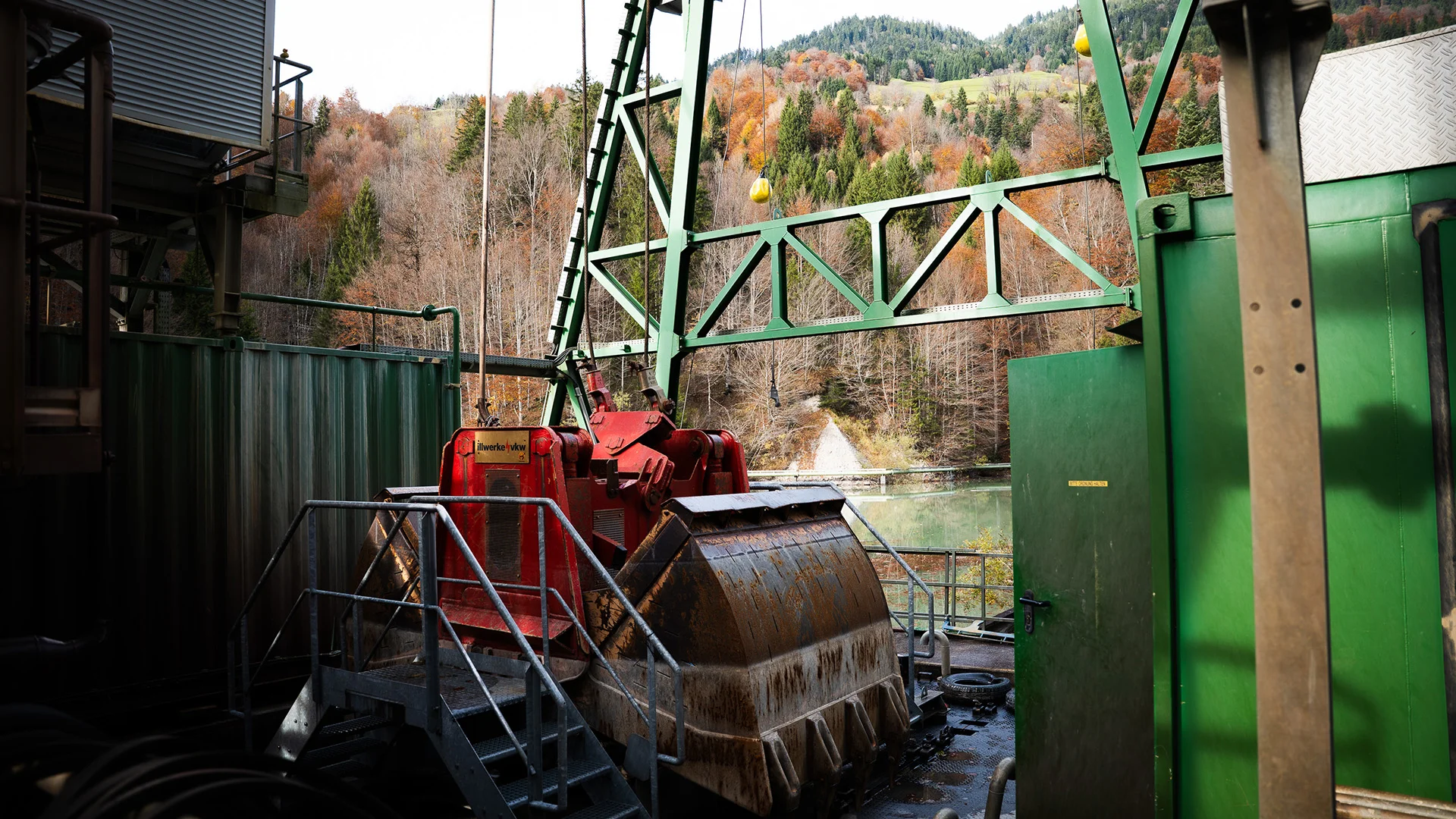

Die Ausgangsituation: Ein Schwimmbagger in Raggal
Im Rahmen der regelmäßigen Wartung ließ die Illwerke VKW die elektrische Anlage des Schwimmbaggers in Raggal (im Walsertal) überprüfen. Das Sonderobjekt ist ein zentraler Bestandteil der Sedimentbewirtschaftung im Stausee Raggal und damit direkt relevant für die sichere Energieversorgung der Region. Aufgrund der außergewöhnlichen Einsatzbedingungen hatte die Betriebssicherheit höchste Priorität.
Was geprüft wurde
Der Dorfelektriker führte eine wiederkehrende Prüfung nach ÖVE E 8101 durch. Die Anlage wird über eine 10-kV-Schwimmleitung versorgt und verfügt über einen 1.000-kVA-Transformator, eine Blindstromkompensation mit 125 kW sowie leistungsstarke Antriebe bis 200 kW. Geprüft wurden unter anderem Beleuchtung, Fehlerstromschutzschalter, Erdung und Potenzialausgleich. Zusätzlich wurden im Auftrag der Illwerke VKW die elektrische Ausführung der Motoren geprüft.
Besonderheiten des Schwimmbaggers

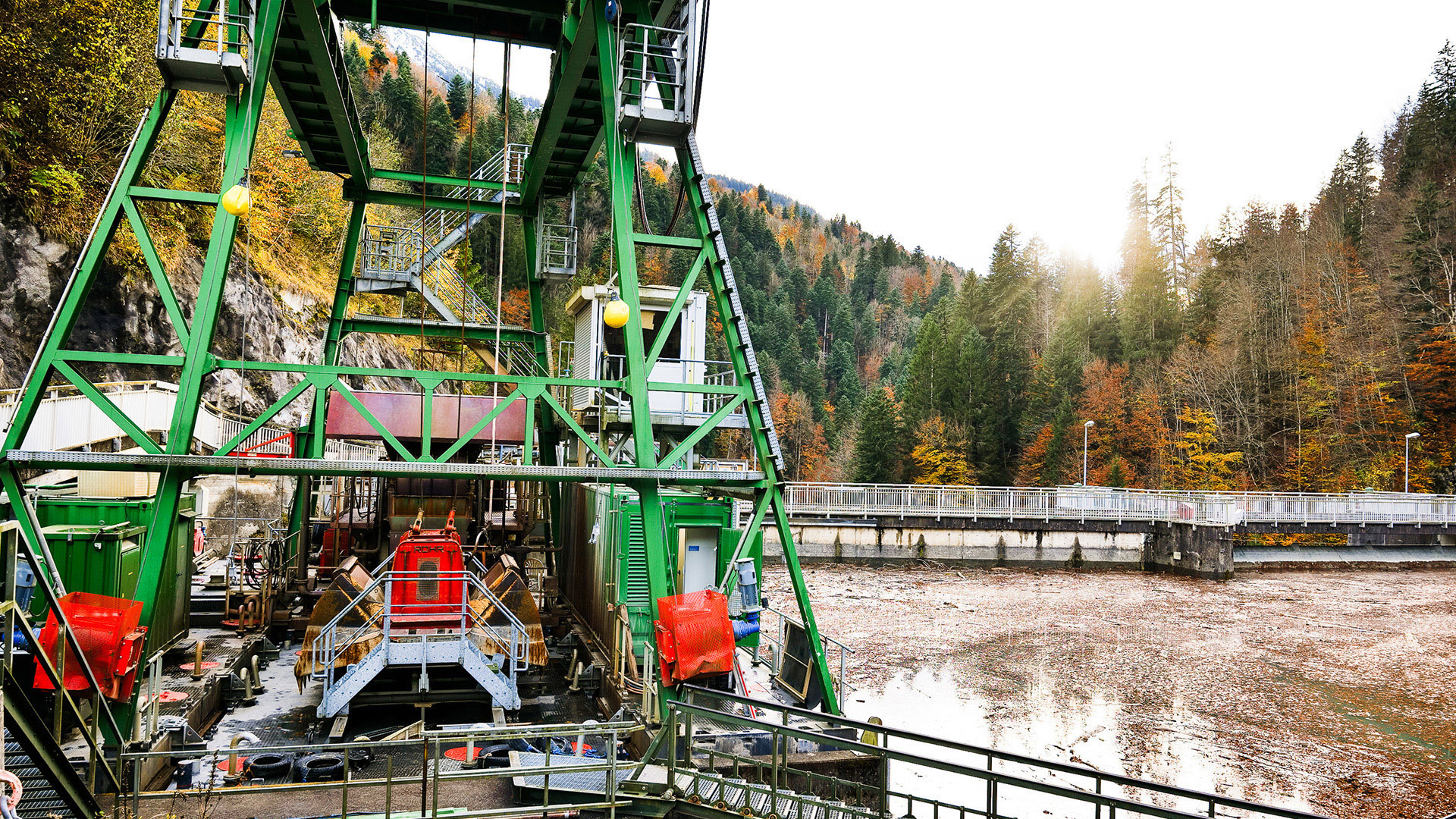

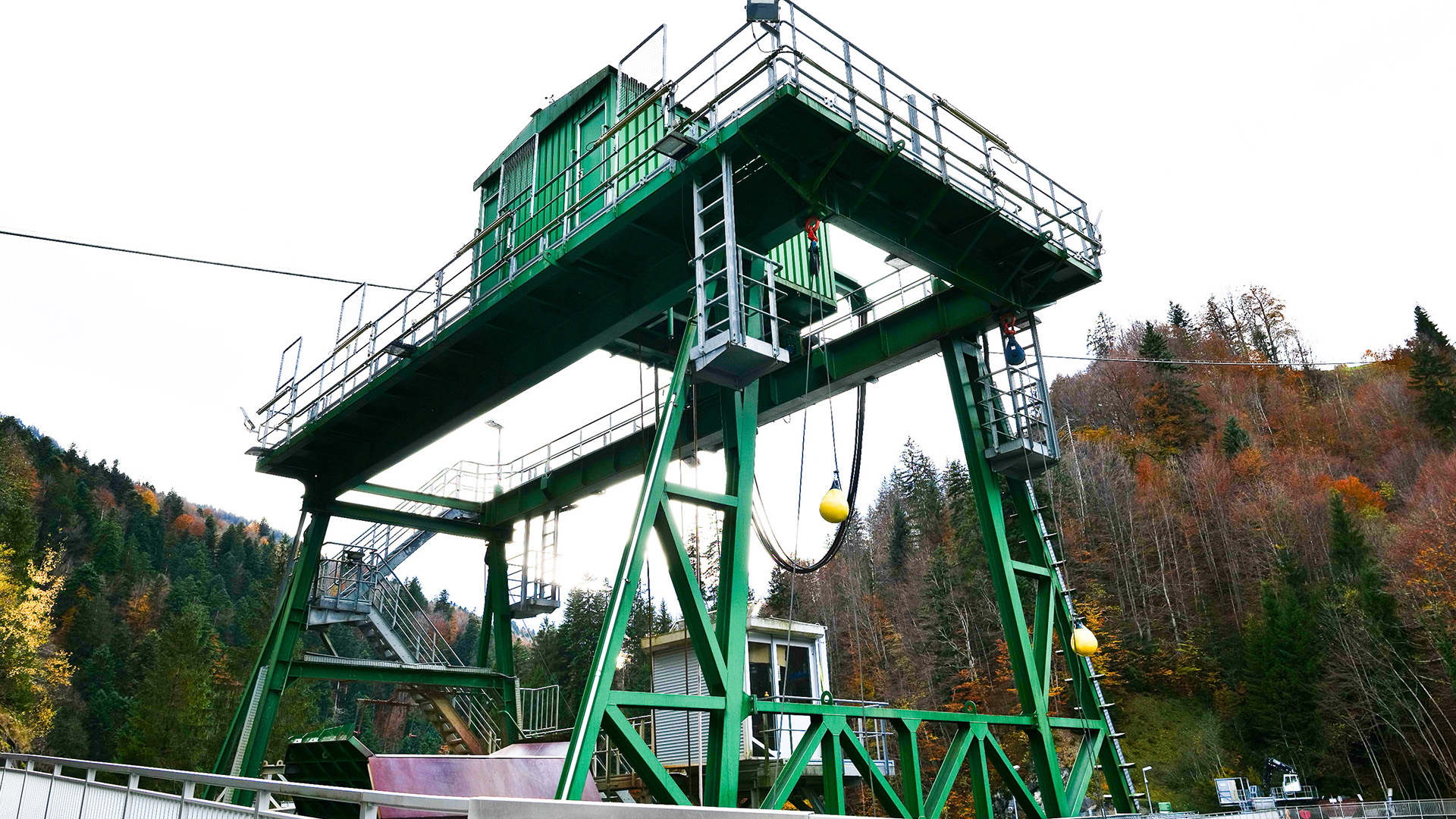

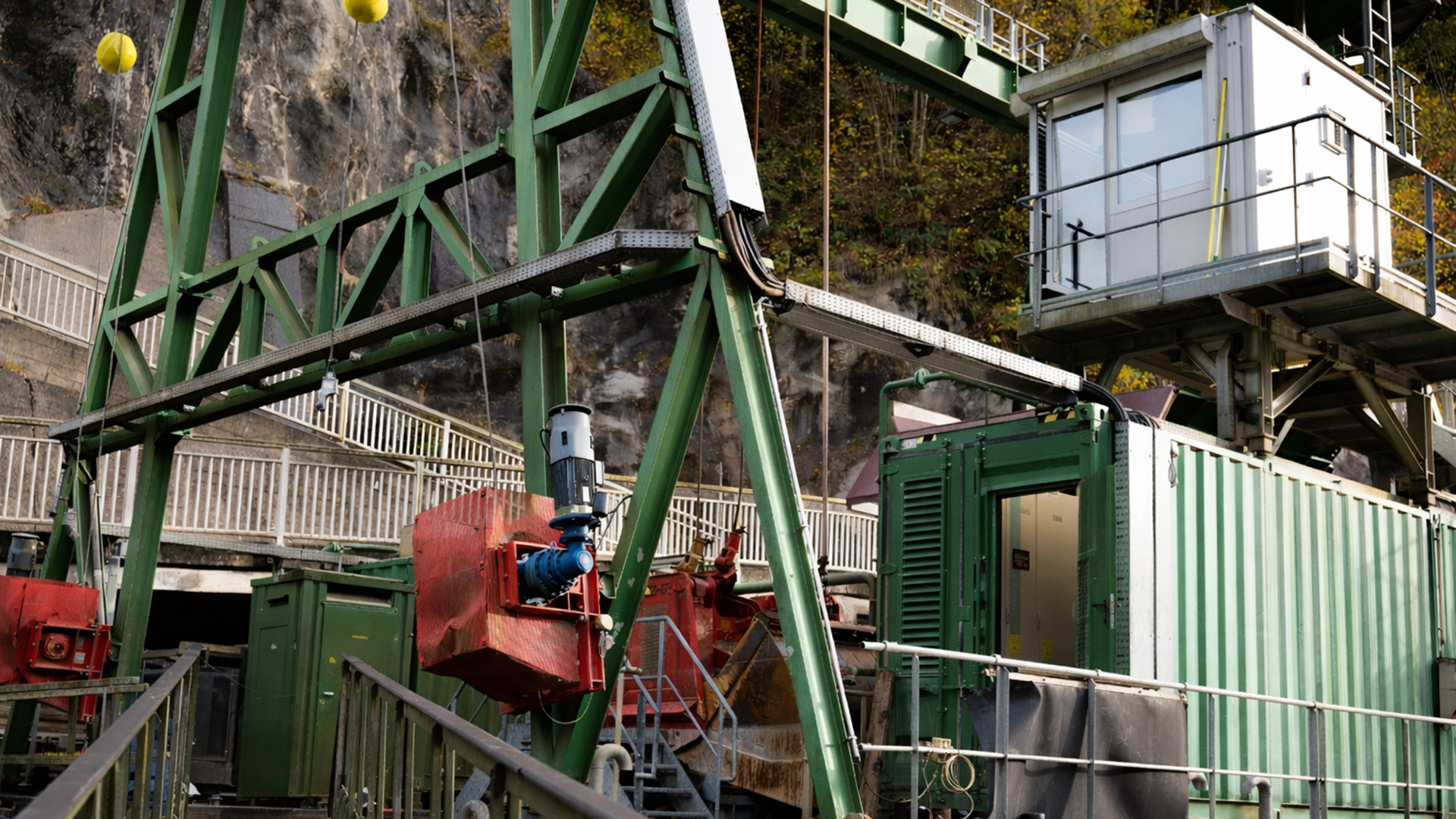

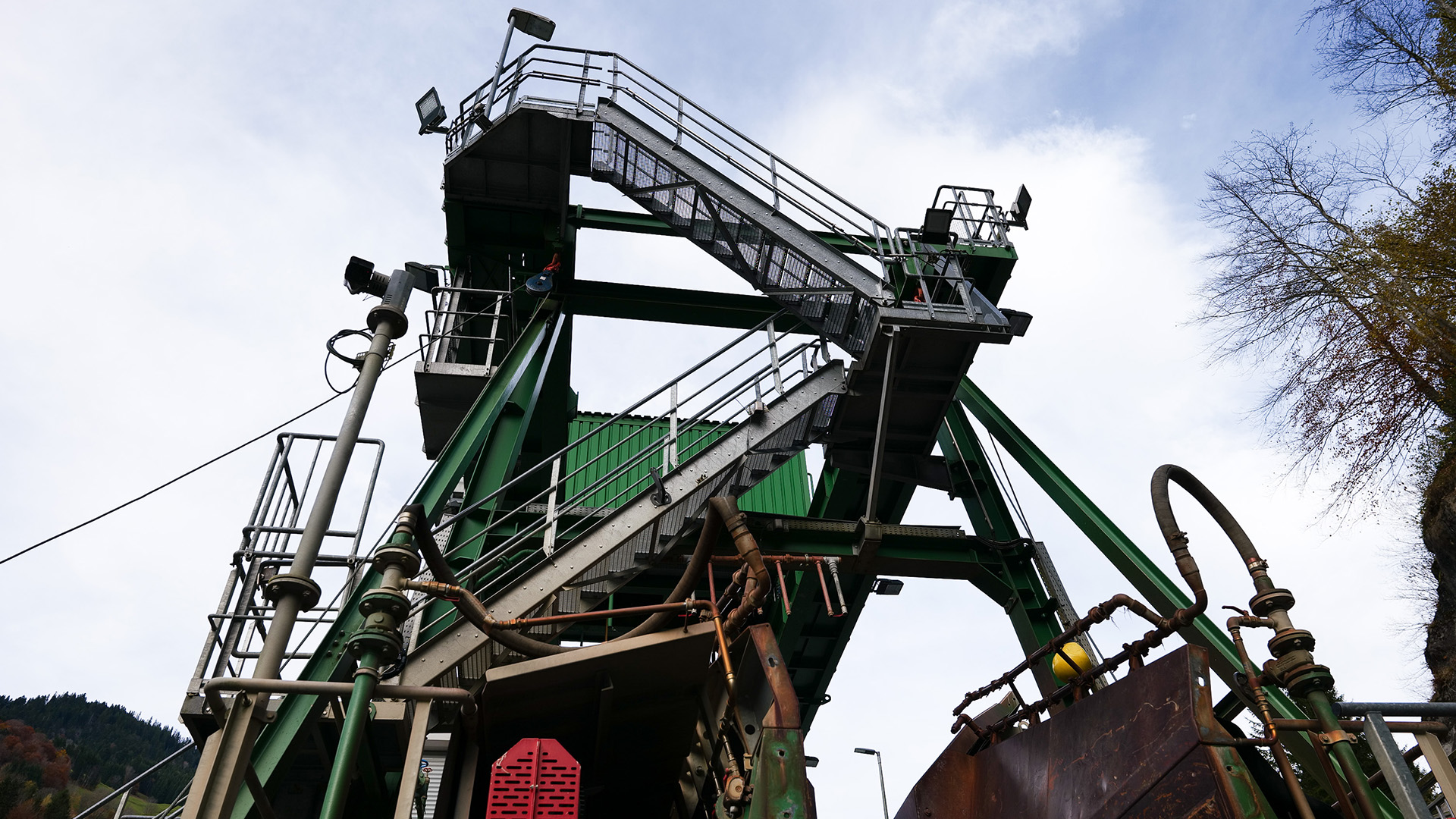

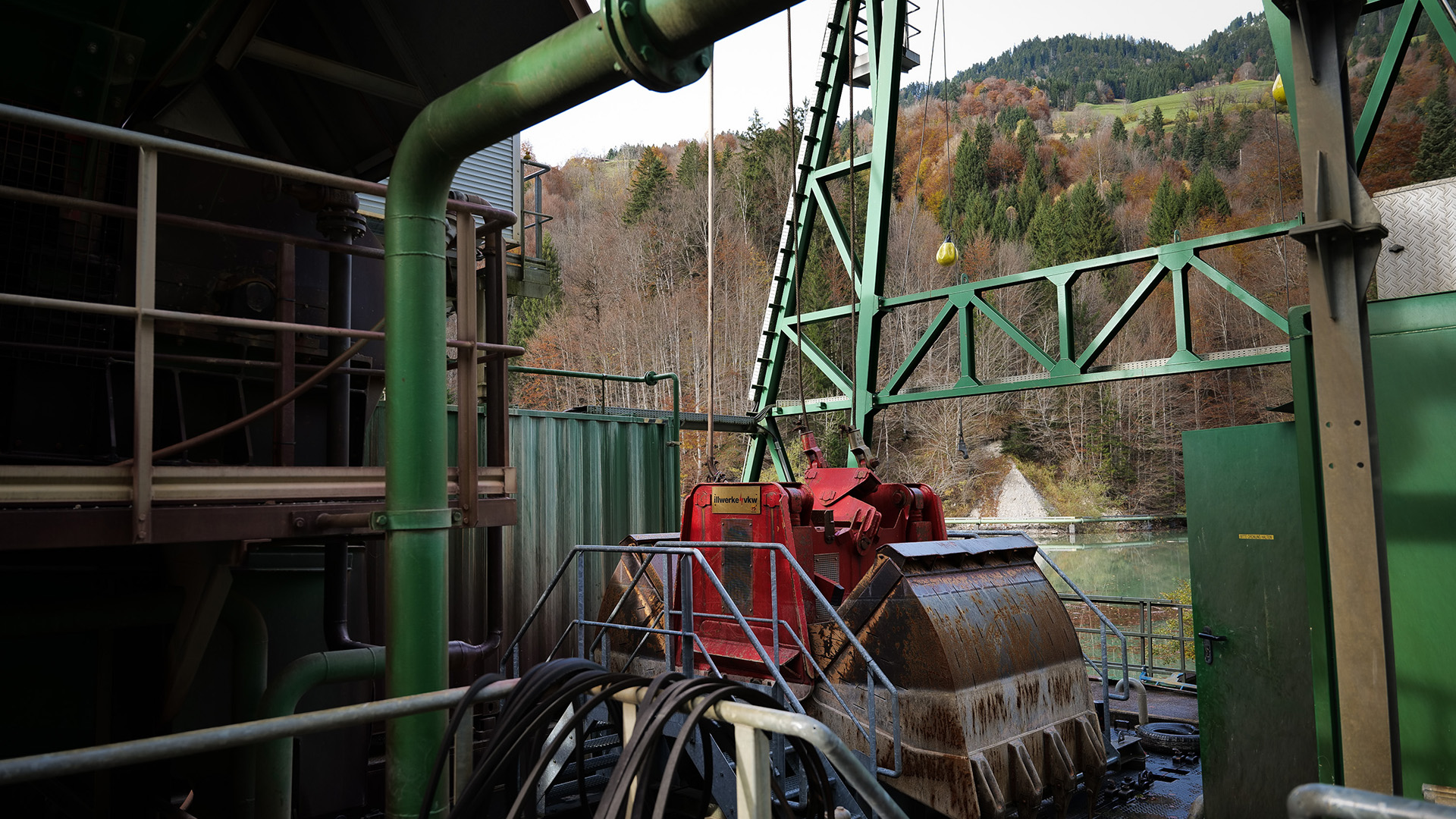

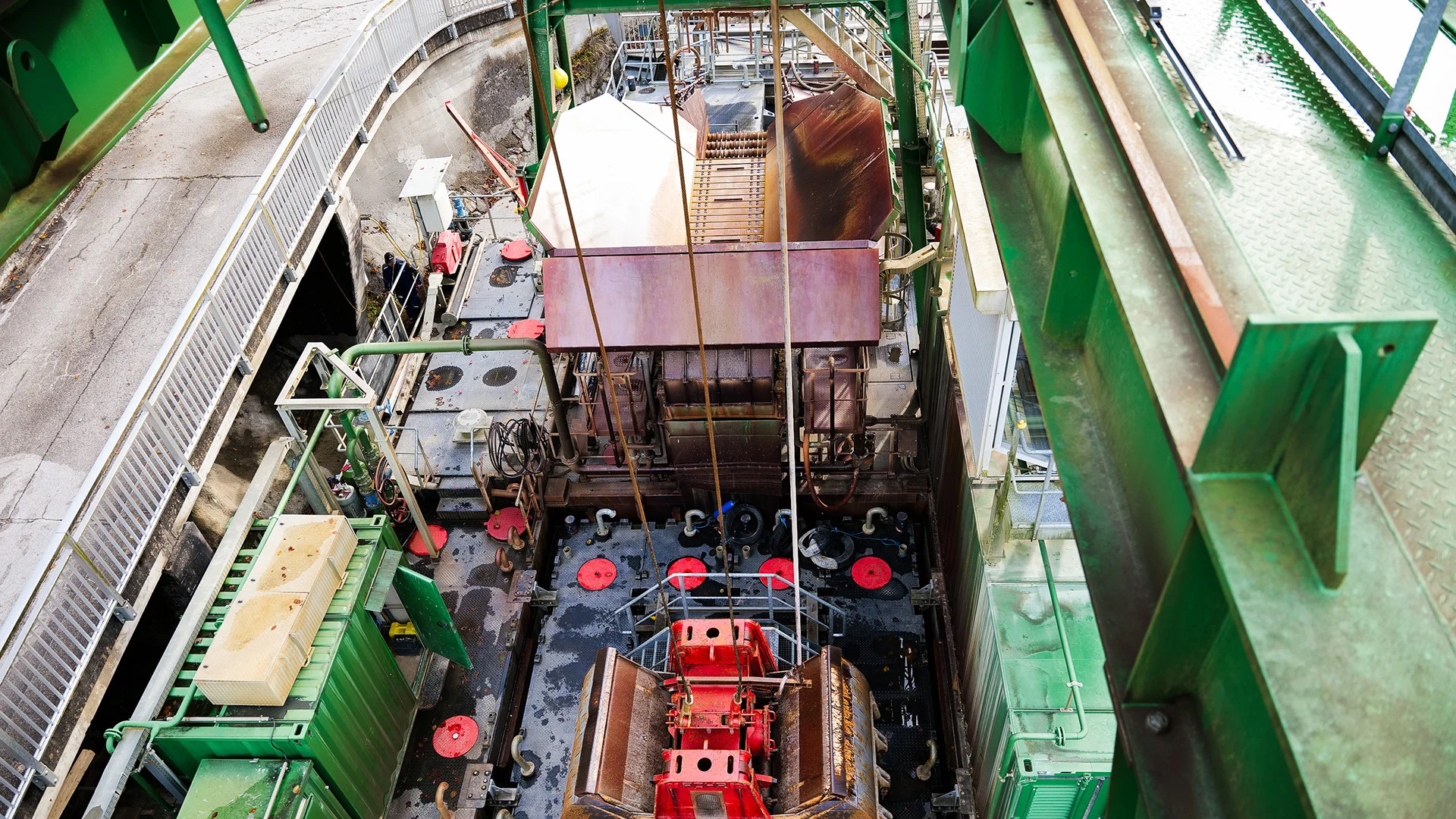

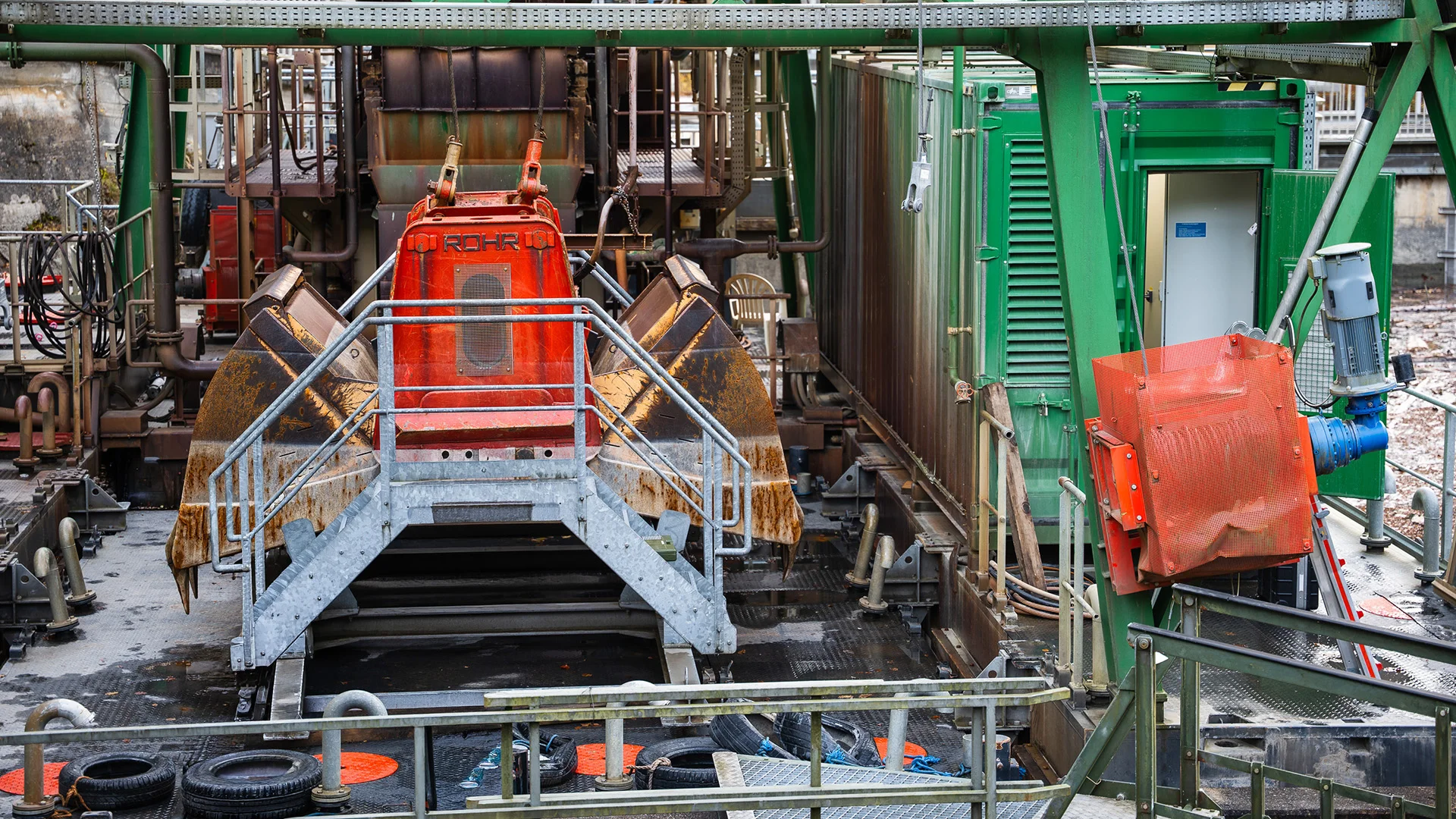

Der Schwimmbagger ist rund 22 Meter lang, 12 Meter breit und wiegt etwa 200 Tonnen. Er arbeitet bis zu 45 Meter Tiefe und ist während der Einsatzzeit im Drei-Schicht-Betrieb unterwegs. Die elektrische Anlage ist dauerhaft mechanischen Belastungen, Feuchtigkeit und Schmutz ausgesetzt – ein Umfeld, das besondere Sorgfalt bei Prüfung und Wartung erfordert.
Herausforderungen und Lösungen

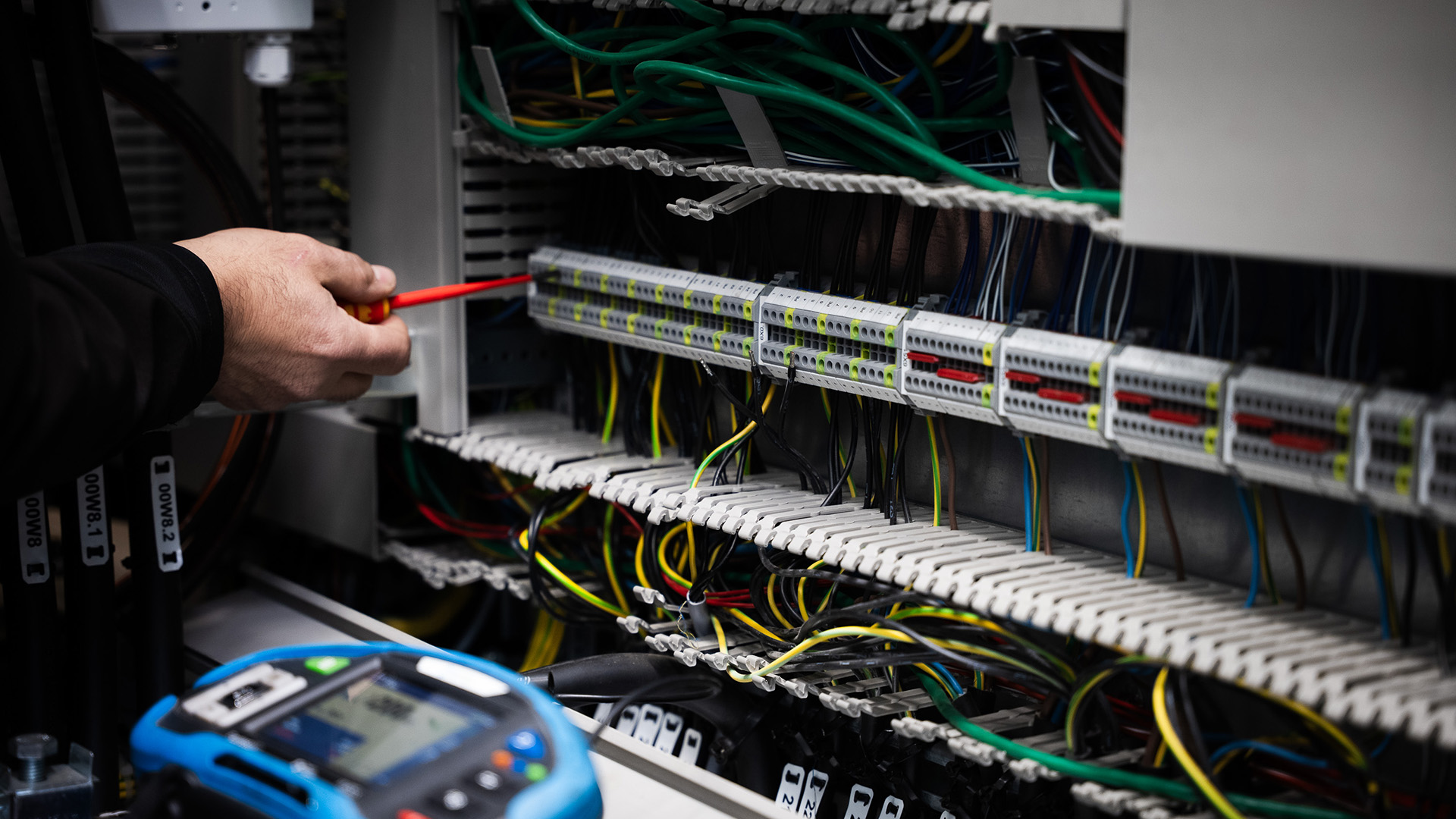

Ein Teil der Prüf- und Instandsetzungsarbeiten konnte nur im Trockendock durchgeführt werden. In enger Abstimmung mit der Illwerke VKW wurden nach der durchgeführten Überprüfung durch den Dorfelektriker Optimierungen an Beleuchtung, FI-Verschaltung, Erdung und einzelnen Motoren durchgeführt. Zusätzlich führte das Team Niederohm- und Isolationsmessungen durch, um potenzielle Ausfälle frühzeitig zu erkennen und den sicheren Betrieb während der Einsatzzeit zu gewährleisten.
Ergebnis für den Betreiber
Der E-Check zeigte notwendige Reparaturen und Optimierungen auf, die vor einem Ausfall durchgeführt werden konnten und somit im Rahmen einer Revision gemeinsam mit der Illwerke VKW behoben werden konnten. Die strukturierte Prüfung und klare Dokumentation ermöglichen nicht nur eine gezielte Instandsetzung, sondern schaffen auch langfristige Planungssicherheit für Wartung, Betrieb und Energiegewinnung. Gerade im laufenden Betrieb zeigt sich, wie wichtig eine saubere Dokumentation ist: Sie stellt sicher, dass technische Informationen auch bei internen Veränderungen oder Betriebsnachfolgen vollständig erhalten bleiben und weitergegeben werden können.
